Hidraulička skretnica
HW 80/570 HW 80/570A
do 8 m3/h
Detaljni opis
-

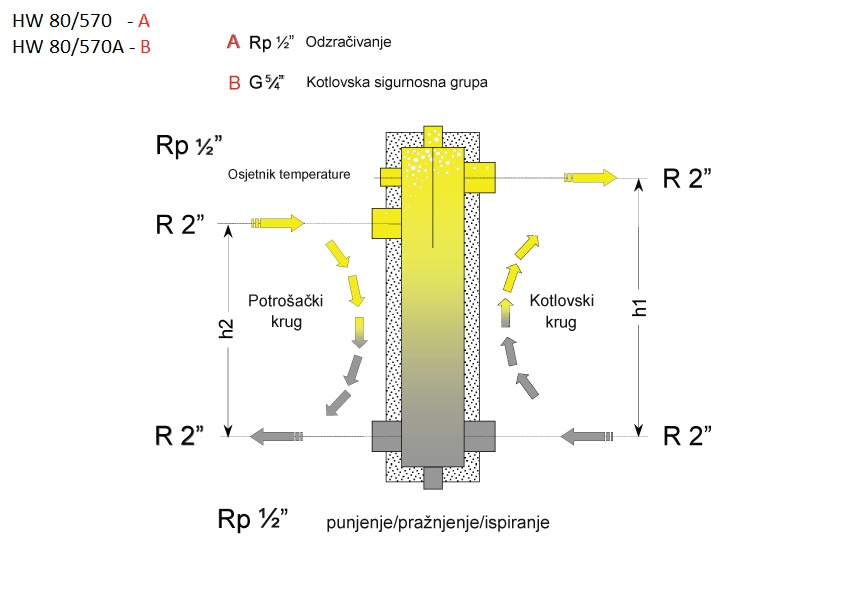

Komora za izmjenjivanje iz kvadratne cijevi 80×80
-
Priključci kotlovskog i potrošačkog kruga: vanjski cijevni navoj R2″
-
Priključci za odzračivanje (gornji) te ispiranje/punjenje/pražnjenje (donji).
-
Priključak za osjetnik temeperature.
-
Model HW80/570A ima gornji priključak G5/4″ vanjski cilindrični navoj sa površinom za brtvljenje – za kotlovsku sigurnosnu grupu.
-
Antikorozivno zaštićen galvanskim pocinčavanjem.
-
Skretnica ispitana tlačnom probom na 12 bara, radni tlak max. 6 bara, temperatura polaznog voda max. 90 °C
-
Izolacija od EPS (prema DIN 4102-B2) sa oplatom od pocinčanog lima 0.8mm

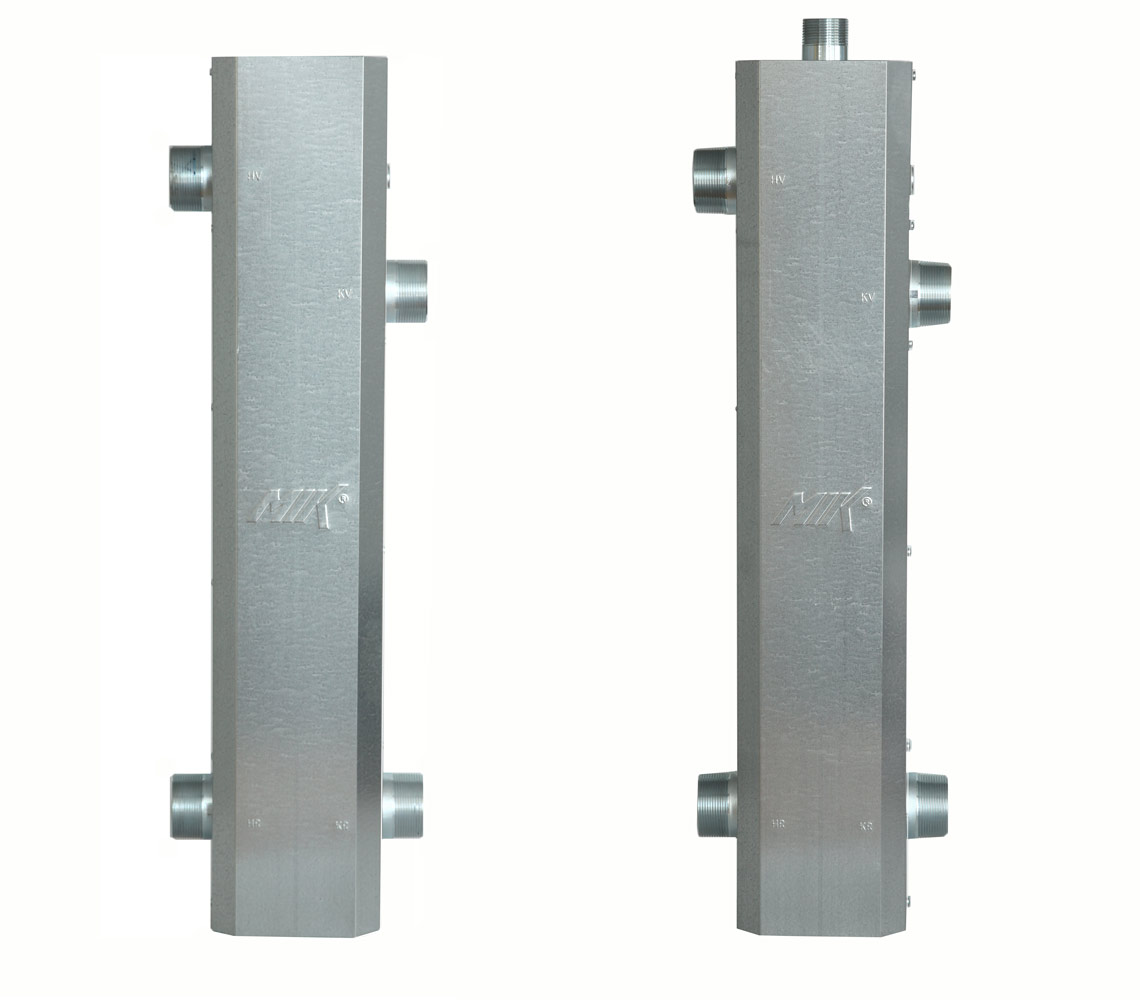

Hidraulička skretnica s izolacijom HW 80/570 i HW 80/570A

Max.protok | Razmaci priključaka h1, h2 [mm] | Izolacija | Broj artikla |
8 m3/h | 570, 470 | 35 mm | 600080 |
Max.protok | Razmaci priključaka h1, h2 [mm] | Izolacija | Broj artikla |
8 m3/h | 570, 470 | 35 mm | 600081 |
Preporuka za montažu
Udaljenost zid-sredina hidrauličke skretnice | Broj artikla |
160 mm | 850101 |
Udaljenost zid-sredina hidrauličke skretnice | Broj artikla |
220 mm | 850102 |
Udaljenost zid-sredina hidrauličke skretnice | Broj artikla |
150 mm | 850101 |
Udaljenost zid-sredina hidrauličke skretnice | Broj artikla |
220 mm | 850102 |
