HV 70/125
Protok tople vode: do 3,3 m3/h
Snaga pri ΔT=20°C: do 75kW
Razmak priključaka: 125mm
Kotlovski priključci R 1 1⁄4 “
Priključci grupa R1″
3,3 m3/h
75 kW

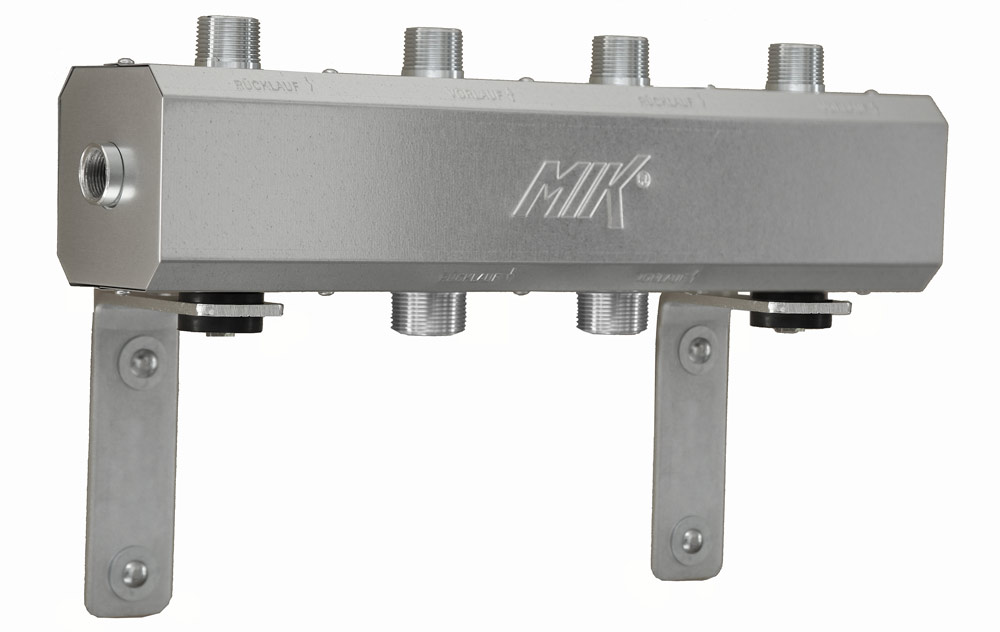

Kombinirani polazno-povratni razdjelnik HV 70/125 (3,3 m3/h, 75kW)
Detaljni opis
-
Komora polaznog voda smještena je unutar komore povratnog voda
-
Kotlovski priključci s vanjskim cijevnim navojem R 1 1⁄4 ” smješteni s donje strane
-
Priključci grupa R1″, polazni i povratni vodovi, smješteni su jedni uz druge
- Bočni priključak Rp3⁄4″ za slavinu za punjenje/pražnjenje ili za ekspanzionu posudu.
-
Antikorozivno zaštićen galvanskim pocinčavanjem
-
Razdjelnik ispitan tlačnom probom na 12 bara, radni tlak max. 6 bara, temperatura polaznog voda max. 90 °C.
-
Izolacija od polistirena 25mm (prema DIN 4102-B2) sa oplatom od pocinčanog lima 0.55mm.
-
Oznake polaznog/povratnog voda utisnute na plaštu razdjelnika

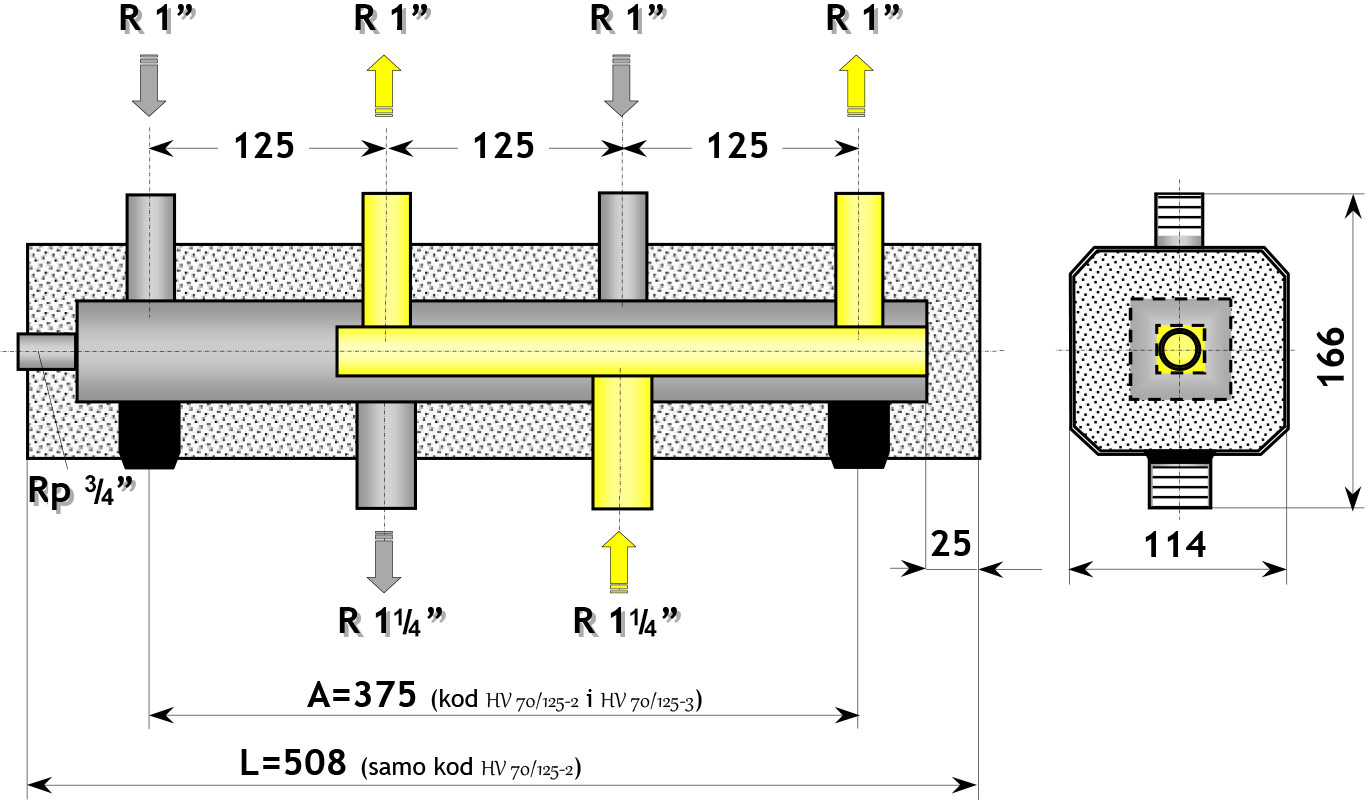

Razdjelnik s izolacijom HV 70/125
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 2 | 508 | 375 | 840102 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 3 | 758 | 375 | 840103 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 4 | 1008 | 625 | 840104 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 5 | 1258 | 625 | 840105 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 6 | 1508 | 875 | 840106 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 7 | 1758 | 875 | 840107 |
Preporuka za montažu
Zidni nosač L-HV
- Služi kao prigušivač vibracija.
- Udaljenost sredine razdjelnika od zida je 100 ili 150mm.
- Galvanski pocinčano.
- Komplet uključuje vijke, tiple i podložne pločice.
- U pakiranju je 2 komada.
Zidni nosač H-HV
- Udaljenost sredine razdjelnika od zida 100 ili 150mm.
- Galvanski pocinčano.
- Komplet uključuje vijke i tiple.
- U pakiranju je 2 komada.
