HV 60/125 SG
Protok tople vode: do 2,3 m3/h
Snaga pri ΔT=20°C: do 50kW
Razmak priključaka: 125mm
Svi priključci R1″
2,3 m3/h
50 kW

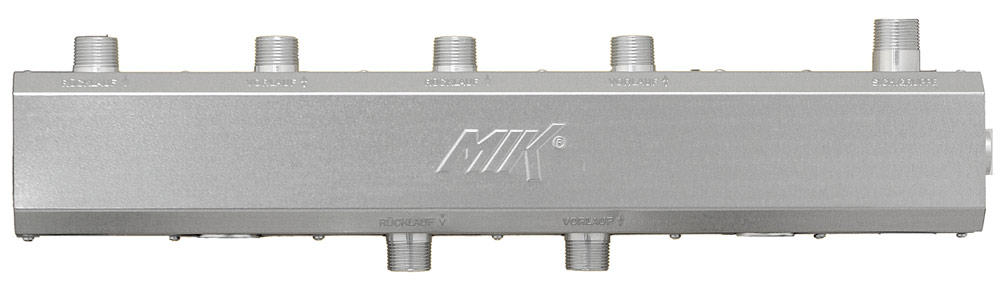

Kombinirani polazno-povratni razdjelnik HV 60/125 SG (2,3 m3/h, 50kW)
Detaljni opis
-
Komora polaznog voda smještena je unutar komore povratnog voda
-
Kotlovski priključci R1″ smješteni su s donje strane
-
Priključci grupa R1″, polazni i povratni vodovi, smješteni su jedni uz druge
-

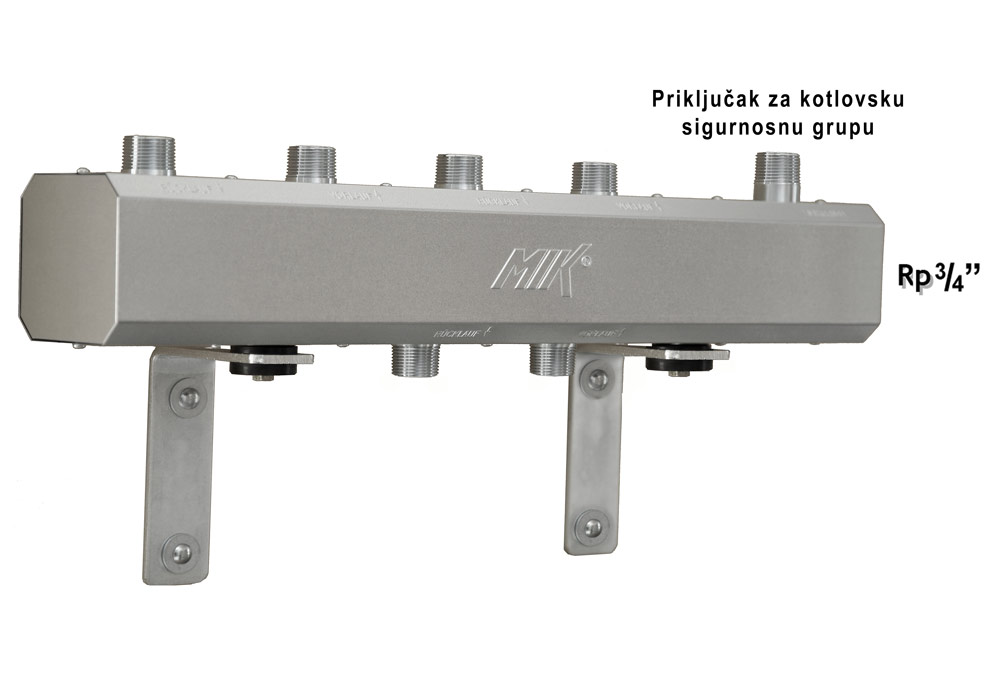

Priključak R1″ za kotlovsku sigurnosnu grupu
-
Bočni priključak Rp 3⁄4 ” s unutarnjim cijevnim navojem za slavinu ili ekspanzionu posudu.
-
Antikorozivno zaštićen galvanskim pocinčavanjem
-
Razdjelnik ispitan tlačnom probom na 12 bara, radni tlak max. 6 bara, temperatura polaznog voda max. 90 °C.
-
Izolacija od polistirena 25mm (prema DIN 4102-B2) sa oplatom od pocinčanog lima 0.55mm.
-
Oznake polaznog/povratnog voda utisnute na plaštu razdjelnika

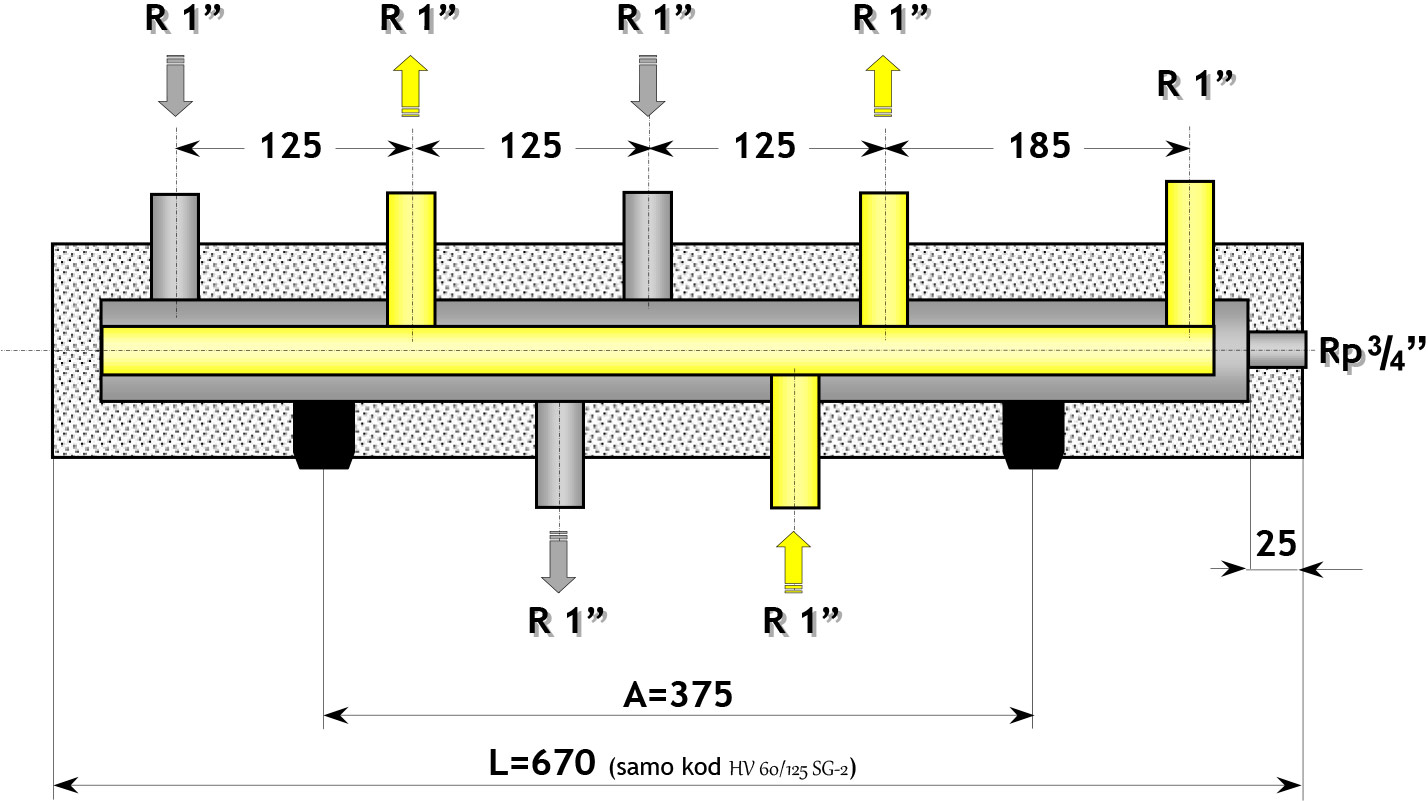

Razdjelnik s izolacijom HV 60/125 SG
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 2 | 670 | 375 | 840001 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Broj artikla |
| 3 | 920 | 375 | 840002 |
Preporuka za montažu
Zidni nosač L-HV
- Služi kao prigušivač vibracija.
- Udaljenost sredine razdjelnika od zida je 100 ili 150mm.
- Galvanski pocinčano.
- Komplet uključuje vijke, tiple i podložne pločice.
- U pakiranju je 2 komada.
Zidni nosač H-HV
- Udaljenost sredine razdjelnika od zida 100 ili 150mm.
- Galvanski pocinčano.
- Komplet uključuje vijke i tiple.
- U pakiranju je 2 komada.
