165kW

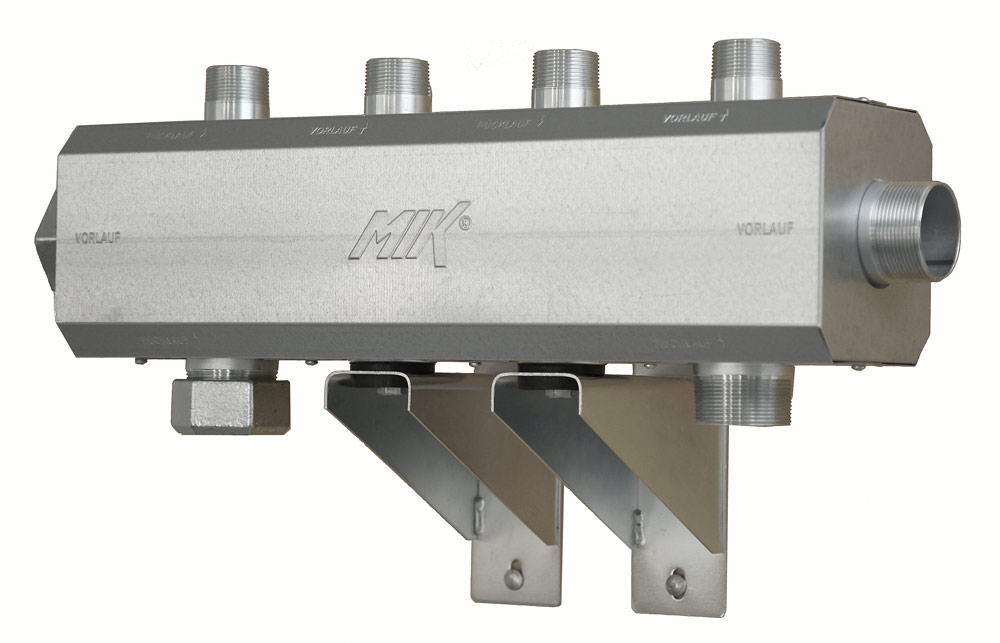

Kombinirani polazno-povratni razdjelnik HV 80/125 (7,3 m3/h, 165 kW)

Tehničke karakteristike

Protok tople vode:
Snaga pri ΔT=20°C:
Razmak priključaka:
Kotlovski priključci:
Potrošački priključci:
Max. radna temperatura:
Max. radni tlak:

do 7,3 m3/h
do 165 kW
125 mm
vanjski navoj R 2”
vanjski navoj R 1 ¼”
85/90 °C
6 bara

Preuzmi:

Tehnički list HV 80/125

Prikaz varijanti HV 80/125 za 2 i 3 potrošačka kruga:

Izbor artikla:

Razdjelnik HV 80/125 dolazi u kompletu s dva čepa 2″

HV 80/125-2

Broj krugova grijanja Ugradbena duljina L [mm] Razmak oslonaca A [mm] Šifra artikla -grijanje* Šifra artikla -hlađenje*
2 625 125 843102 8431021
Pošaljite upit

HV 80/125-3

Broj krugova grijanja Ugradbena duljina L [mm] Razmak oslonaca A [mm] Šifra artikla -grijanje* Šifra artikla -hlađenje*
3 875 375 843103 8431031
Pošaljite upit

HV 80/125-4

Broj krugova grijanja Ugradbena duljina L [mm] Razmak oslonaca A [mm] Šifra artikla -grijanje* Šifra artikla -hlađenje*
4 1125 625 843104 8431041
Pošaljite upit

HV 80/125-5

Broj krugova grijanja Ugradbena duljina L [mm] Razmak oslonaca A [mm] Šifra artikla -grijanje* Šifra artikla -hlađenje*
5 1375 625 843105 8431051
Pošaljite upit

HV 80/125-6

Broj krugova grijanja Ugradbena duljina L [mm] Razmak oslonaca A [mm] Šifra artikla -grijanje* Šifra artikla -hlađenje*
6 1625 875 843106 8431061
Pošaljite upit
Povezani proizvodi:

Konzolni zidni nosač WK 80 >>

840 010 WK 80-160-min
  • Udaljenost sredine razdjelnika od zida 160 ili 220 mm
  • U pakiranju je 2 komada

Nogica promijenjive visine SKL 80 >>

840 015 SKL80-min
  • Promjenjiva visina nogice 450-660 mm ili 650-900 mm
  • Pakiranje 1 kom.

Spojna cijev VR 2″ >>

600 085 VR 2_webpage
  • Priključci: vanjski navoj R 2″
  • Razmak priključaka l = 422 mm
  • Dolazi u kompletu s izolacijom (DIN EN 4102-B2) i 3 komada holendera 2″

WK 80/160

Udaljenost zid-sredina razdjelnika Broj artikla
160 mm 840010
Pošaljite upit

WK 80/220

Udaljenost zid-sredina razdjelnika Broj artikla
220 mm 840011
Pošaljite upit

SKL 80

Visina nogice – promijenjiva Broj artikla
450 – 660 mm 840015
Pošaljite upit

SKL 80/L

Visina nogice – promijenjiva Broj artikla
650 – 900 mm 840016
Pošaljite upit

VR 2"

Opis Broj artikla
Spojna cijev VR 2″ sa 3 komada holendera 2″ i izolacijom 600085
Pošaljite upit

Razdjelnik HV 80/125 se kombinira sa hidrauličkom skretnicama HW80/570A ili HW80/570, te spojnom cijevi VR 2″.
