Kombinirani polazno-povratni razdjelnik HV 90/125 (4 m3/h, 90 kW)

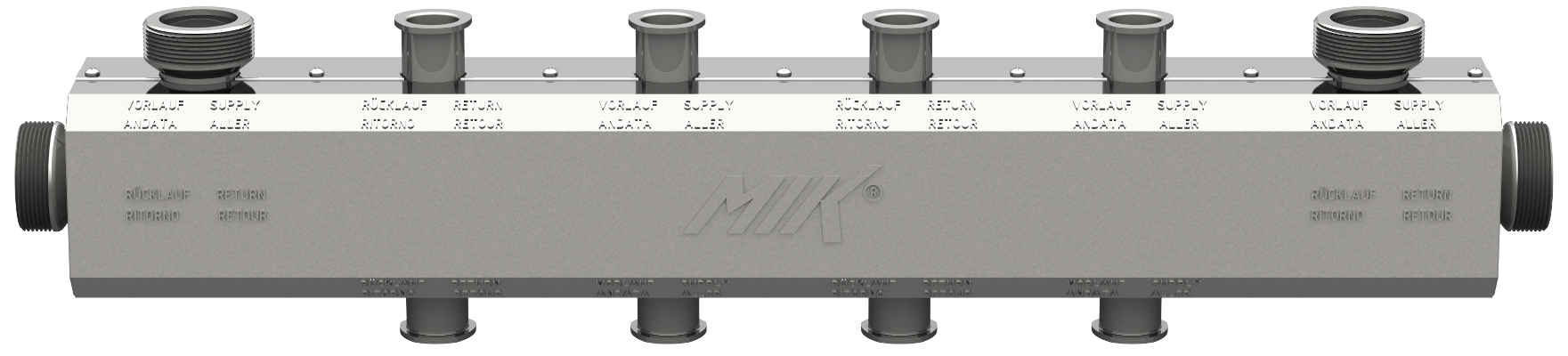

Prikaz varijanti HV 90/125 za 4 i 6 potrošačka kruga:
Izbor artikla
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Šifra artikla -grijanje* | Šifra artikla -hlađenje* |
| 2-4 | 820 | 625 | 840204 | 8402041 |
| Broj krugova grijanja | Ugradbena duljina L [mm] | Razmak oslonaca A [mm] | Šifra artikla -grijanje* | Šifra artikla -hlađenje* |
| 4-6 | 1070 | 875 | 840206 | 8402061 |
Povezani proizvodi:
- Udaljenost sredine razdjelnika od zida 100 ili 150 mm
- U pakiranju je 2 komada
Izlazi iz proizvodnog programa
- Udaljenost sredine razdjelnika od zida 100 ili 150 mm
- U pakiranju je 2 komada
- Priključci:
- DN 32 s vanjskim navojem G 2″
- ovalna prirubnica DN 32 za maticu G 2″
- Razmak priključaka: 285,5 mm
- Uključena izolacija od polistirena (prema DIN 4102-B1) za spajanje polaznog i povratnog voda razdjelnika sa skretnicom
| Udaljenost zid-sredina razdjelnika | Broj artikla |
| 100 ili 150 mm | 840012 |
| Udaljenost zid-sredina razdjelnika | Broj artikla |
| 100 ili 150 mm | 840009 |
| Opis | Broj artikla |
| Spojna cijev VR 32 L=285,5 s izolacijom | 600086 |

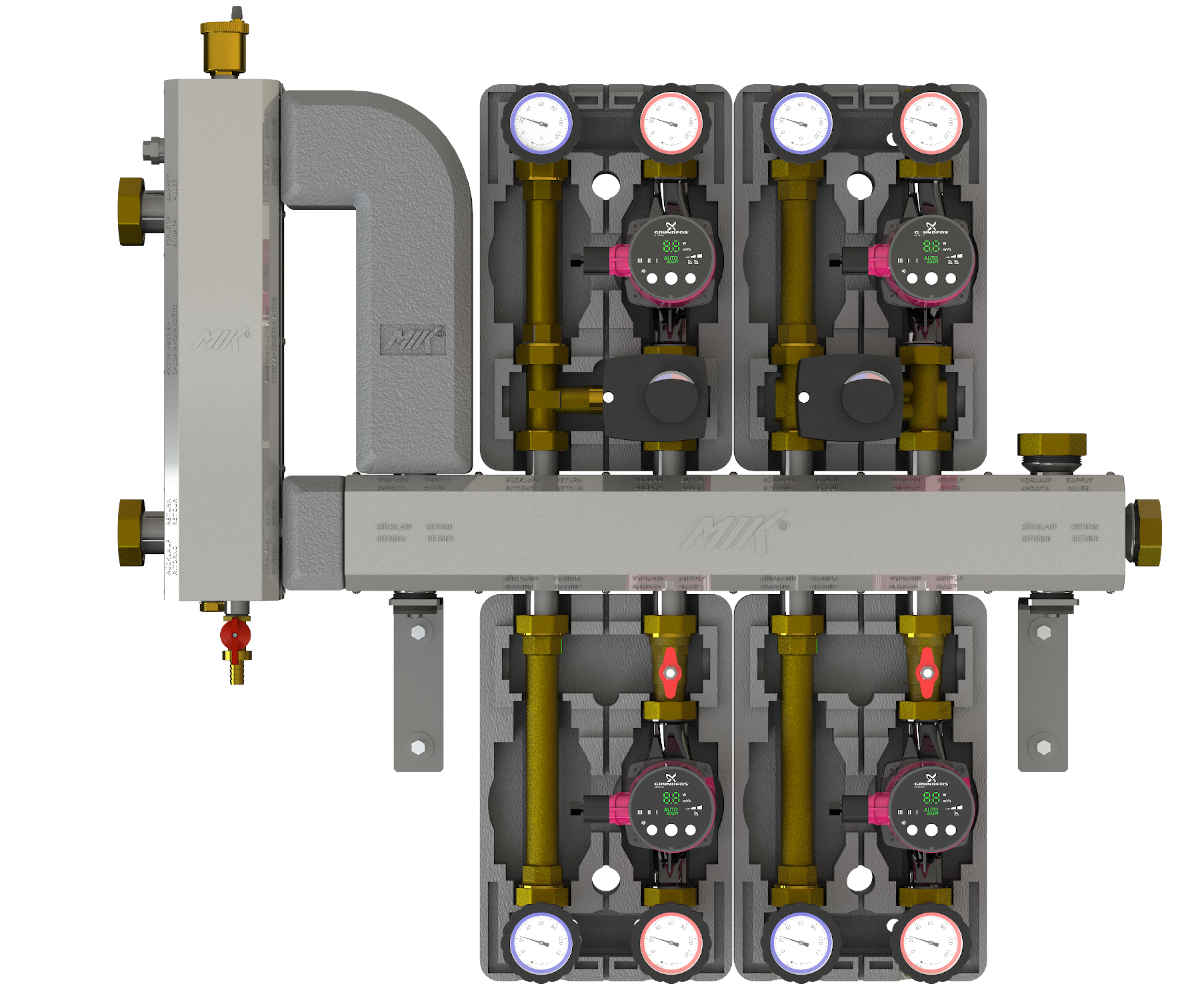

HV 90/125 se kombinira sa hidrauličkom skretnicom HW 60/375 OF te spojnom cijevi VR 32.

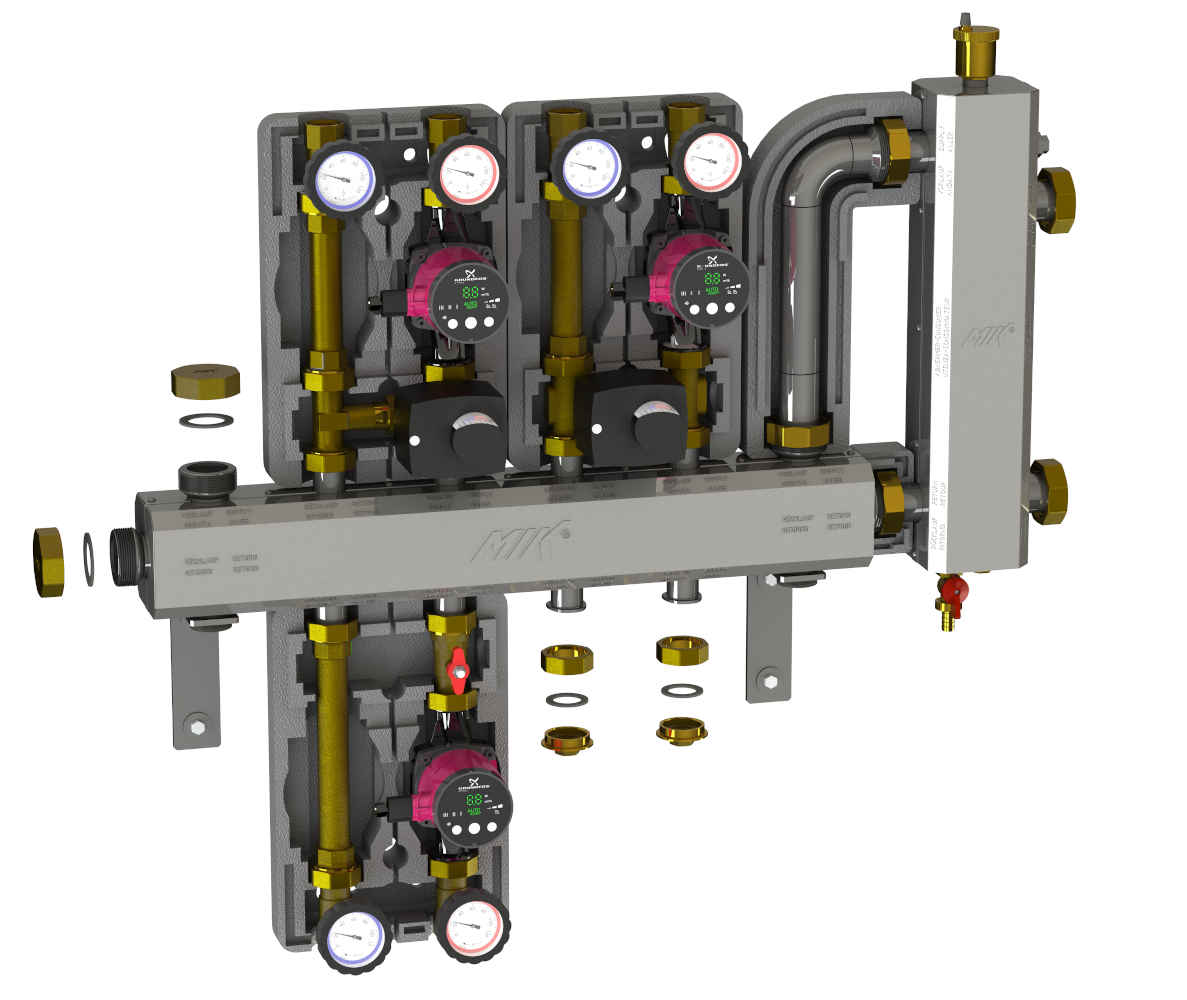

Desno napajanje
- Instalacija s 5 pumpna seta
- 6. krug zatvoren s čepovima
- Kotlovski priključci s lijeve strane zatvoreni s kapama
