Hidraulička skretnica

HWK 60-1″ HWK 60-1 1⁄4″

do 3 m³/h
do 4 m³/h

Detaljni opis

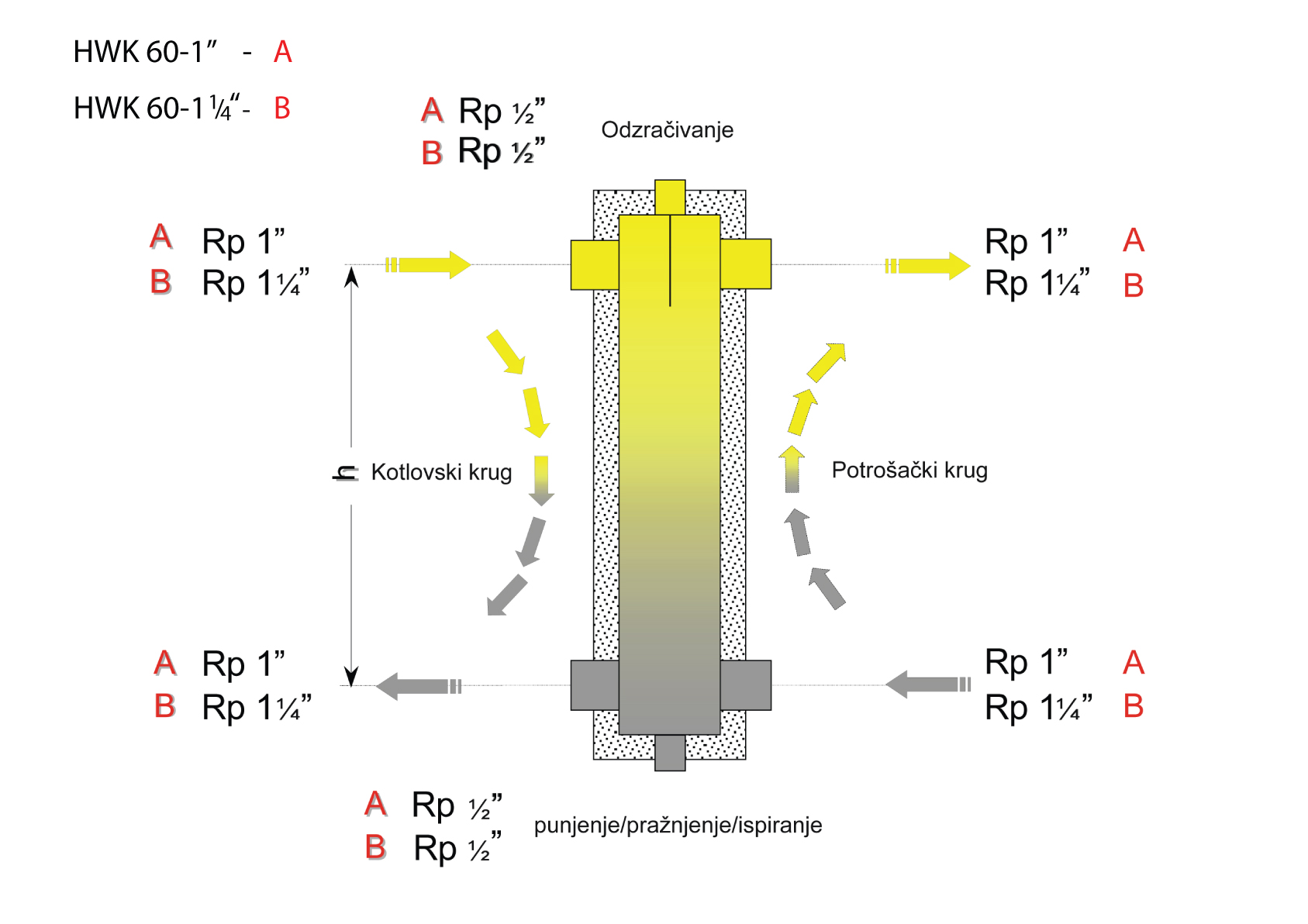

Komora za izmjenjivanje iz kvadratne cijevi 60×60
Svi priključci su s unutarnjim cijevnim navojem
Priključci kotlovskog i potrošačkog kruga smješteni nasuprotno s bočnih strana
Priključci za odzračivanje (gornji) te ispiranje/punjenje/pražnjenje (donji).
Antikorozivno zaštićen galvanskim pocinčavanjem.
Oznake polaznog/povratnog voda utisnute na plaštu razdjelnika.

Skretnica ispitana tlačnom probom na 12 bara, radni tlak max. 6 bara, temperatura polaznog voda max. 90 °C
Izolacija od ekspandiranog polistirena 25mm (prema DIN 4102-B2) sa oplatom od pocinčanog lima 0.55mm.

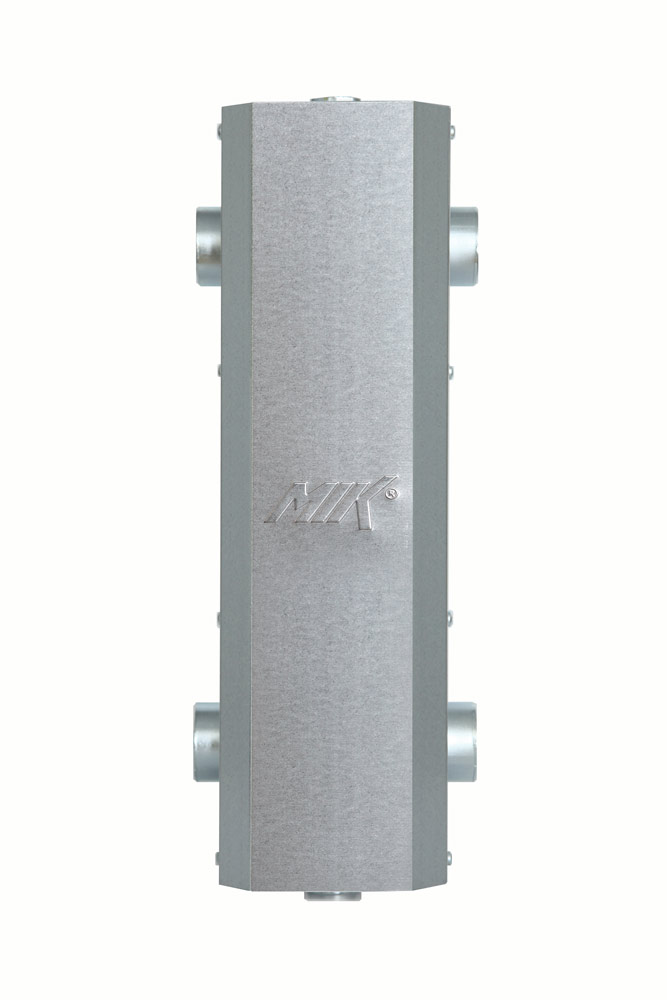

Hidraulička skretnica s izolacijom HWK 60

Komora za izmjenjivanje iz kvadratne cijevi 60×60
Svi priključci su s unutarnjim cijevnim navojem
Priključci kotlovskog i potrošačkog kruga smješteni nasuprotno s bočnih strana
Priključci za odzračivanje (gornji) te punjenje/pražnjenje (donji).
Izolacija od EPS 25mm sa oplatom od pocinčanog lima 0.55mm.
Oznake polaznog/povratnog voda utisnute na plaštu razdjelnika.

HWK 60-1"
HWK 60-1 1⁄4"

HWK 60-1"

Protok	Razmak priključaka h [mm]	Broj artikla
do 3 m³/h	250	850007

Pošaljite upit

HWK 60-1 1⁄4"

Protok	Razmak priključaka h [mm]	Broj artikla
do 4 m³/h	375	850008

Pošaljite upit

Preporuka za montažu

Zidni nosač H-HV

Udaljenost sredine hidrauličke skretnice od zida 100 ili 150mm.
Galvanski pocinčano.
Komplet uključuje vijke i tiple.
U pakiranju je 2 komada.

H-HV 100
H-HV 150

H-HV 100

Udaljenost zid-sredina hidrauličke skretnice	Broj artikla
100 mm	840007

Pošaljite upit

H-HV 150

Udaljenost zid-sredina hidrauličke skretnice	Broj artikla
150 mm	840008

Pošaljite upit
